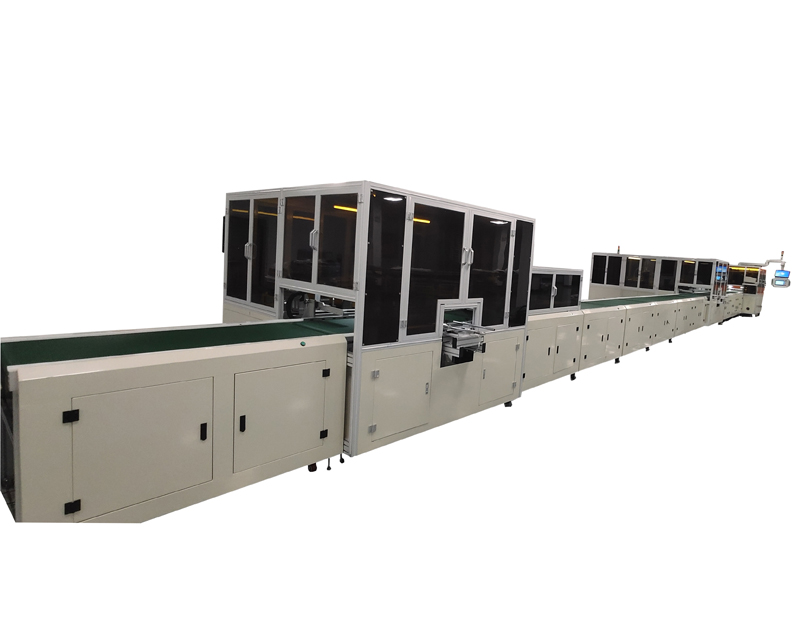

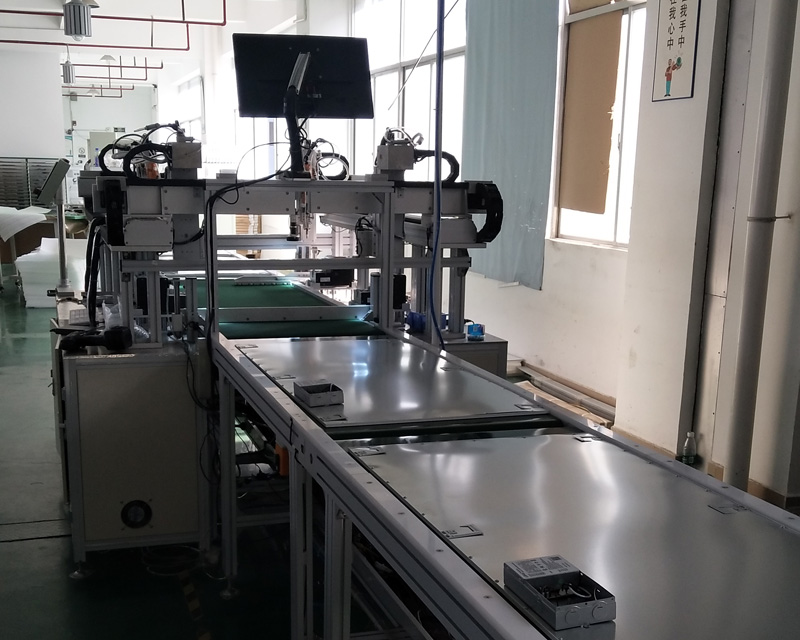

面板燈視覺鎖螺絲機生產線類別:在線式自動鎖螺絲機

簡介:適用于LED面板燈、機架鈑金、鍵盤、顯示器、、彩色液晶屏、等大件產品的鎖螺絲作業.

產品說明

適用范圍:

適用于LED面板燈、機架鈑金、鍵盤、顯示器、、彩色液晶屏、等大件產品的鎖螺絲作業.



設備說明:

1、產品初步固定,再采用CCD視覺精準定位,可搭配扭力管制性的起子,并可控制扭矩,亦可使用于精密伺服螺絲,提供給客戶穩定而高精度的品質保證。

2、手持式示教盒,CCD實時影像對位,目標點不需要精準對位,CCD會在視野范圍內自動更改坐標效準。簡單易懂,方便操作。

3、高精準的電動起子,可控制扭矩提供給客戶穩定而高精度的品質保證。

4、強力的吸嘴,確保每次都吸起螺絲。

5、帶螺絲滑牙、浮鎖檢測功能的系統:當螺絲打不良(漏鎖、滑牙、浮鎖)時,系統會自動暫停并且報警。

6、螺絲扭力測試儀(選配)。



產品特征:

1、適用于絕大部分螺絲,特別是不銹鋼螺絲,通用性強,對螺絲的長徑比沒有要求。

2、可代替人工進行特定的螺絲鎖付作業,實現自動鎖螺絲,降低人工的勞動強度,提高生產效率。

3、不需要搭配外部電腦即可單機運作,安裝便利,操作設定簡單,員工迅速掌握操作和調試,高速定位精準,一個工人可同時管理幾臺機器,節省人工。

4、雙平臺作業,雙工位循環運行,節省擺放時間,提高生產效率。

5、本產品能快速排除螺絲故障,當故障排除后,能直接在原錯誤點繼續動作。

6、螺絲供給機軌道可調整,解決多螺絲多規格問題(適用尺寸:M1.4-M5.0 );

7.CCD精準定位,解決傳統螺絲機對位難,產品不標準,產品不好定位,產品裝配螺絲孔位不對中等相關問題。

基本配置:

1、機身:自主研發鈑金結構

2、傳動方式:步進電機+皮帶傳動

3、電機:日本信濃步進電機

4、導軌:臺灣上銀滑軌

5、控制方式:運動控制卡

6、電源:臺灣明緯電源

7、電批:好幫手、奇力速等(可以根據客戶要求選配)

8、螺絲供料器:HIOS、Quicher等(可以根據客戶要求選配)

9、CCD視覺:TLD開發


技術參數

型號(Models)

TLD-CCDZXLS   CCD在線自動螺絲機

電源

110/220V,50-60HZ

驅動方式

伺服電機+皮帶/絲桿傳送

電機控制軸數

  多軸

行程X×Y×Y×Z

 根據產品



軸動速度

X

 0.1-1200  mm/sec

Y

0.1-1200  mm/sec

Z

 0.1-1200 mm/sec

重重復位置精度

X

±0.02 mm

Y

±0.02 mm

Z

±0.02 mm



分辨率

X

0.01mm

Y

0.01mm

Z

0.01mm

CCD

像素

200W

視野

10-100MM平方

文件存儲方式

內存存儲

件存儲容量

可以存儲999個程序,單個程序可以存儲1993個點

速度控制

帶速度前瞻的自動升降速處理

編程方式

手持式示教編程器

工作環境溫度

10-40°

工作環境濕度

20%-90%

負載重量

10KG

機身重量

300KG

機器尺寸 W×D×H(mm)



3000×1200×1500mm 根據產品
